日本モレックス、0.5mmピッチのFFC/FPC用ストレート型コネクター

2019年7月9日

日本モレックス(神奈川県大和市)は、2ピースタイプの0.5mmピッチ「Easy−On FFC/FPC用ストレート型コネクターFV2Rシリーズ」を発表した。

新製品は、狭ピッチが必要とされる小型製品に、高速データ転送を提供するFFC/FPCコネクター。車載ディスプレイをはじめとした自動車用途、監視カメラ、ドローン、タブレットなどに適している。

36極のストレート型プラグとレセプタクルで構成され、プラグ側にFFCを挿入し、基板側レセプタクルと嵌合する。嵌合は、クリック音によって確実な嵌合を確認できるポジティブロックラッチを搭載。また、グランドターミナルを備えることで振動の大きなアプリケーションに適した堅牢性を有している。

嵌合高さ7.1mmの低背設計によって設置スペースを削減することができ、基板型リセプタクルは自動実装機に対応する広いピックアンドプレースエリアにより、組み立てと作業性の向上が可能となる。ハウジングは環境に配慮した低ハロゲン素材を使用。

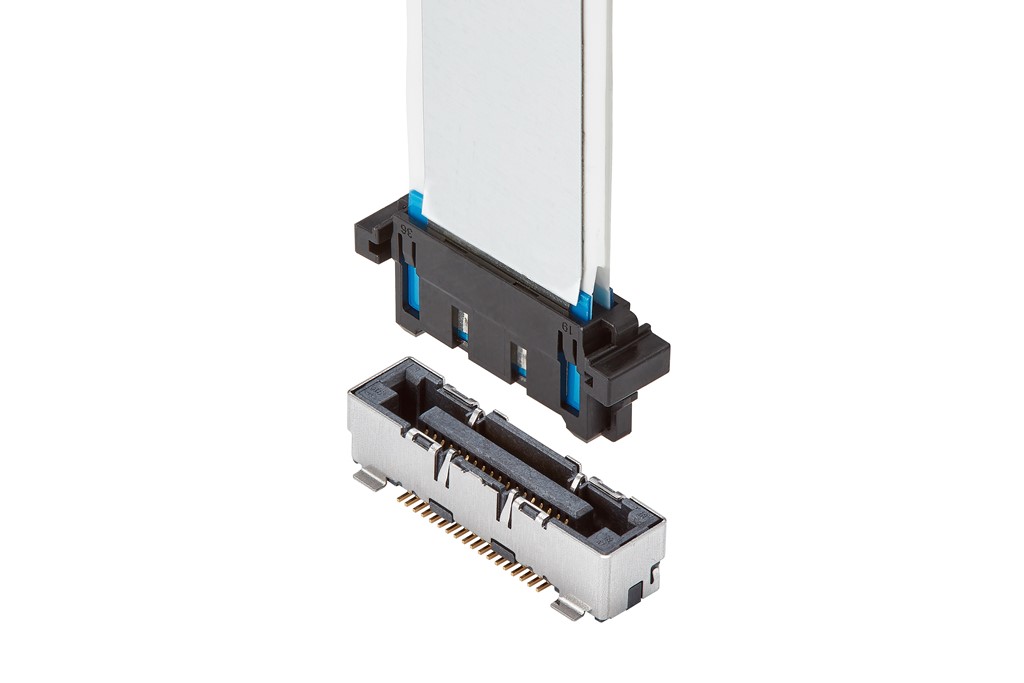

Easy−On FFC/FPC用ストレート型コネクターFV2Rシリーズ
