日本モレックス IP67、NEMAに準拠の電線対電線用コネクターシステム

日本モレックス(神奈川県大和市)は、防水・防塵機能を備えた電線対電線用コネクターシステム「OTS Squba防水コネクター」を発表した。

新製品は、保護等級IP67およびNEMA規格に準拠する小型防水中継用コネクター。嵌合状態を保持するポジティブラッチが薄い形状のため、ハーネス同士の引っ掛かりによる損傷を防ぐことが可能。防水シールキャップを装備しており、組み立て作業時や輸送時、使用中のコネクターを損傷から保護し、端子挿入時における防水シールの破損を防止する。

ピッチサイズは1.80、3.60mmの2種類。1.80ミリピッチ製品は、リセプタクルとプラグで構成される単列のディスクリートケーブルアセンブリで、最大5.0Aの電流に対応、極数は2/4/6/8/10極。3.60ピッチ製品も単列のケーブルアセンブリで最大14.0A、極数は2/3/4極。ケーブル長は共に150/300/600mmを展開。

液剤塗布装置、空調設備、セキュリティシステム、ロボティクス、産業機械やモーター、食品加工、フォークリフトなど幅広い分野に適している。

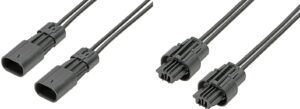

3.60mmピッチの両端プラグタイプ(左)と両端リセプタクルタイプ(右)
