ケル、5.0mm IP67対応 防水コネクタ 「FWシリーズ」新発売

2018年10月1日

この度ケル(東京都多摩市)は、5.0mmピッチ IP67対応 防水コネクタ「FWシリーズ」を新発売いたします。

<概要>

「FWシリーズ」は当社にとって初の防水コネクタ製品です。電気機器などの防塵・防水の性能標準を示す保護等級は「IP67」に対応し、耐塵形であると同時に優れた防水性能を有しています。

同シリーズの最大の特長は、5.0mmピッチの防水コネクタで最小クラスの大きさを実現している点です。嵌合時の高さ8.9mm/長さ34.5mmを実現し、狭いスペースでの接続/配線に最適です。

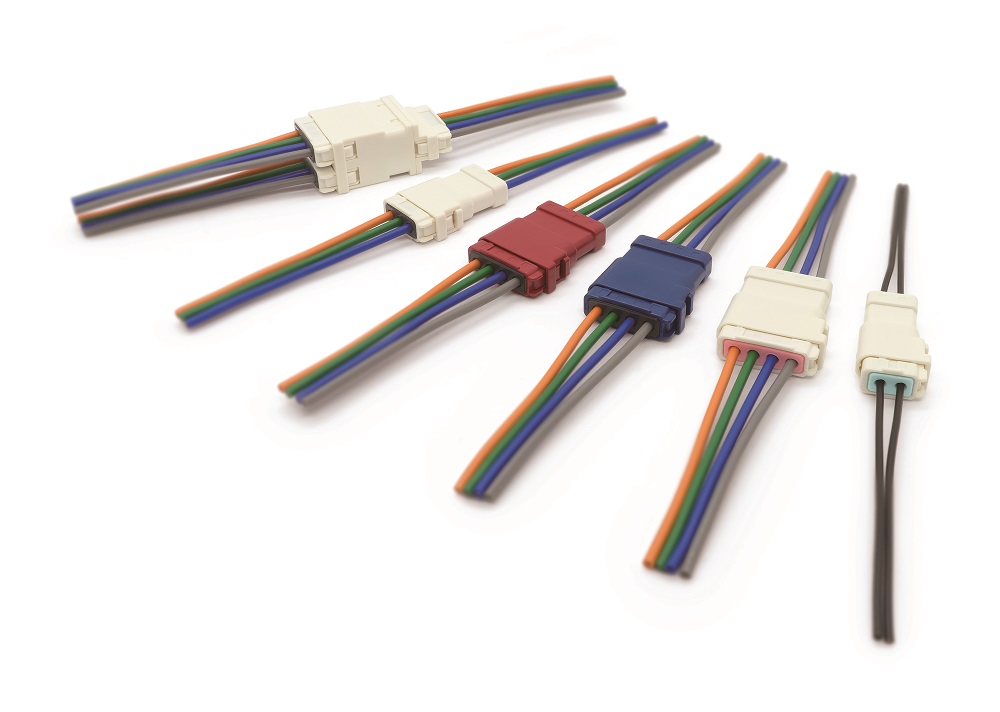

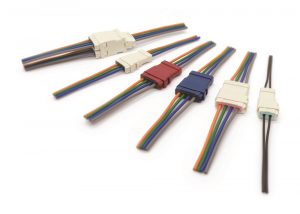

▲FWシリーズ バリエーション



小型ながら安定した接続を実現するため、圧着端子は当社が独自に開発した雌雄同型の圧着端子を採用しています。独立したバネによる3点接触により高い接続信頼性を有しています。また端子形状だけでなく、コネクタのロック構造についても確かなクリック感を有し確実な嵌合を可能にします。堅牢性にも優れることで不意の抜去を防ぎ、安定した接続を保持します。

同シリーズはユーザーの作業工数削減を考慮して開発されています。圧着端子を雌雄同型にする事で、圧着アプリケータは雌雄共通で使用が可能です。また、ケーブルシール/シールリングをハウジングに装着済みの状態で納品することで、ユーザーは端子を圧着したケーブルを挿入するだけでハーネス品の組立が可能です。

さらに、ハウジングは結束バンドでの固定を想定した形状にしています。その他にも、ケーブル挿入穴を塞ぐダミーピン(オプション製品)を使用することで、コネクタを替えずに新たな極数構成を可能にするなど、ユーザーにとって非常に使い勝手の良い製品に仕上がっています。

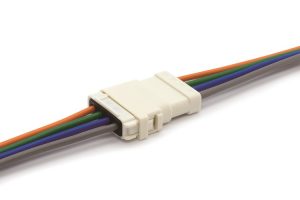

▲FWシリーズ ケーブル中継タイプ



極数は2, 3, 4極、ハウジングのカラーバリエーションは白・赤・青の3種類から選択できます。ケーブルシールはケーブルの被覆外形により黒、水色、桃色の3色を展開しています。カラーバリエーションを増やすことで、作業時の視認性を高める役割を果たします。

また、防水コネクタの製品展開として、分岐・中継タイプ製品を開発中です。分岐での接続を可能にすることで省配線に最適です。分岐・中継タイプでも小型・低背化のコンセプトは変わらず、ダクト最小径φ32.6mmに収容する大きさです。

当社では、分岐・中継タイプだけではなく、極数展開や狭ピッチ対応等、防水コネクタのバリエーションを充実させていきます。これまで当社製品が採用されていない機器や市場への展開を見込んだ戦略的製品として販促を強化していきます。

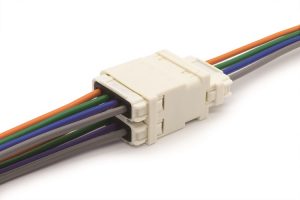

▲FWシリーズ 分岐・中継タイプ(開発中)



<対象機器>
 ・アグリ市場(植物工場、酪農、水田等)
 ・厨房機器市場(業務用ショーケース、自動販売機、コーヒーサーバー等)
 ・衛生機器市場(洗面所、浴室、トイレ機器等)
 ・照明機器市場(街灯、トンネル内照明等)
 ・セキュリティ市場(屋外用照明/監視カメラ)
 ・ドローン市場/その他設備機器市場

 ※上記市場以外でも防水性が求められる接続部位に幅広く使用する事が可能と考えます。
  開発中の分岐・中継タイプ以外にも、極数展開や狭ピッチ対応などを検討しており、
  仕様や形状などに要望がありましたら、ぜひ弊社営業までご相談願います。



<特長>
 ●5.0mmピッチの防水コネクタとして、業界最小クラスの小型・低背を実現
 ●雌雄同型端子による3点接触で常に安定した接触を実現
 ●圧着端子は雌雄同型のため、圧着アプリケータの共用化が可能
 ●有効嵌合長は1.5mmの高信頼設計
 ●ケーブルシール及びシールリング内蔵タイプ
 ●クリック感があり、堅牢なロック形状を採用
 ●ケーブル挿入穴を塞ぐダミーピンを用意
  (ケーブル被覆外径に合わせて白色・黒色の2 色を展開)
 ●ハウジング色は白(ナチュラル)、赤(レッド)、青(ブルー)の3色から選択が可能
 ●ケーブルシール色はケーブルの被覆外径に合わせて、
  黒(ブラック)、水色(ライトブルー)、桃色(ピンク)の3色を展開
  ※ケーブル分岐・中継タイプを開発中です

<製品仕様>
■インシュレータ材質:PBT(ガラス繊維入り)UL94V-0材
■圧着端子材質:銅合金
■圧着端子仕上:ニッケルメッキ下地、(接触部/圧着部)錫メッキ仕上
■ケーブルシール/シールリング材質:シリコーンゴム
■定格電流:1端子につき7A
■保護等級:IP67
■接触抵抗:10mΩ以下
■耐電圧:AC1,700V、1分間
■絶縁抵抗:DC500V、1,000MΩ以上
■使用温度範囲:-40℃~+85℃
■適合ケーブル:AWG#16/18/20/22(0.3~1.25sq)
(ケーブル被覆外径:Φ1.5~Φ3.1mm)



出典:ケル「5.0mm IP67対応 防水コネクタ 「FWシリーズ」新発売のお知らせ」
