高水準の需要が続く 配線接続機器 情報通信、車載、社会インフラ分野がけん引 省工数、省スペース製品の開発が継続 厳しさ続く納期対応とコスト上昇

端子台、コネクタなどの配線接続機器への注目度が高まっている。情報通信技術を核としたデジタル化の進展で、それを裏方で支える配線接続機器は大きな役割を果たしているからだ。同時に、人手不足などから配線作業をいかに省力化できるかがあらゆる分野で求められており、端子台、コネクタもこの意向に応える開発が行われている。

一方で、製品の素材になる金属や樹脂関係の不足や価格高騰が顕著で、納期とコスト対応に苦労しているメーカーも多い。

IoTや5G、自動車の電動化など取り巻く市場環境は非常に明るく、ますます拡大基調が続きそうだ。

配線接続機器は、機器・装置の配線をつないで電気や信号をなど伝える重要な役割を果たしており、用途も微少電流から高容量電流まで幅広い。

5GやIoTなどの情報通信のインフラ投資や、自動車のEV関連投資、さらには人手不足を背景にした自動化・省人化投資の拡大などで、需要は大きく拡大している。

こうした旺盛な需要の一方で、原材料の調達難から大幅な納期遅延が発生。加えて円安や海外の政情不安も絡んで原材料価格が大幅に上昇し、メーカー各社は価格改定を進めている。ここにきて、一時よりは納期が短くなってきていることから、受注残も減少気味である。

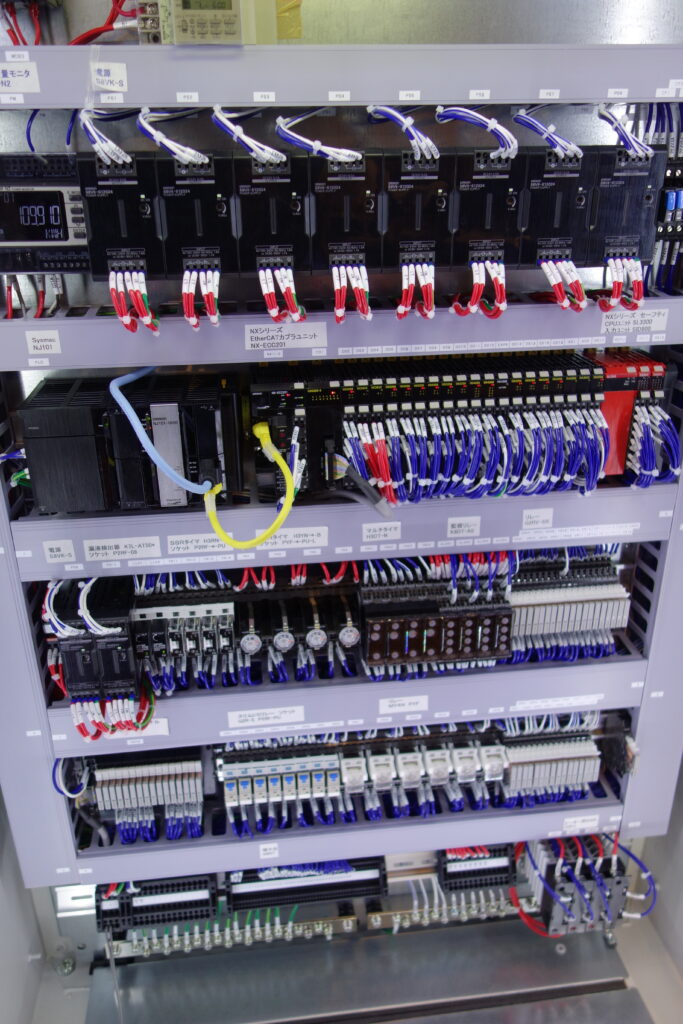

配線接続機器の用途は、電子・電気機械から自動車・電車などの輸送機器、受配電設備など、電気が使われるあらゆる分野に広がっている。昨今のデジタル化の進展は、配線接続機器の用途をさらに加速させている。

この一方で、配線接続作業の省力化・省工数化を求める声も強まっている。人手不足が深刻になっていることに加え、熟練作業者の減少もあり、未熟練者でも簡単、かつ安定した品質で作業ができるような製品開発を求める声も多い。そこで、配線接続器機器では、省配線化や省工数につながる製品への関心が高まっている。

配線接続機器のうち、端子台は小型・省スペース化に加え、配線工数の削減とDC(直流)の高耐圧化などを目指した開発が著しい。端子台の配線作業の省力化ニーズは人手不足も加わりますます高まっている。

端子台の配線接続方法は、日本で主流になっているねじ式、欧米で主流になっている圧着端子を使用しないスプリング式(ねじレス式)という大きく2つの方式がある。まだねじ式の採用が多いものの、人手不足から配線接続作業の省力化対策として、スプリング式の採用が増えている。

日本ではねじを使った丸型圧着端子台(丸端)が長年使用され、定着している。特に高圧・大電流用途や振動の多い用途ではねじ式の使用が多い。接続信頼性が高いというのが大きな理由だ。スプリング式はケーブルを挿し込むだけで配線作業が完了し、ネジ締め作業や締める加減も不要など、省力化効果は大きい。まだ配線作業が不慣れな初心者であっても簡単に作業ができることから、熟練作業者でなくても配線技術習得に時間がかからず、懸念されていた振動での配線の緩みや経年での信頼性に対する心配も使用実績を重ねることで払拭され、採用加速への追い風になっている。

スプリング式もメーカーによって接続方法には多少違いがある。配線工具を使用する方法が多かったが、最近は工具不要の方法も増えている。また、配線ケーブルの先にフェルールを装着した方法から、フェルールなしで被覆したケーブルをそのまま端子台に差し込むことができる方法も登場してきている。配線がきちんと接続できているかのインジケータ表示も可能なことから、作業ミスなど接続不良の防止にもつながる。このようにスプリング式の接続方法は日進月歩で改良が進んで、使いやすさが増している。

同時に用途も、従来スプリング式は制御用や小電力用を中心に普及が進んでいたが、ここ数年、電磁開閉器や配線ブレーカーに加え、操作用スイッチやスイッチグ電源など、従来はネジ式接続が使用されていた機器でもスプリング式端子台の採用が増えつつある。さらに、大電流用でのスプリング式端子台のラインアップも急速に拡充している。1500Ⅴ/300Aの高圧・高電流の動力・電源用途に対応したり、電線径200㎟という太線でもドライバーを使ってワンタッチで裸の電線接続が可能な端子台も販売されている。

大電流用途では、丸型圧着端子台(丸端)で配線後の増し締めをするという習慣が定着しているが、スプリング式の接続信頼性への評価の高まりに加え、人手不足も重なり、徐々にこの習慣がなくなりつつある。増し締めが不要になることで、トータルコスト面もスプリング式の優位性が高くなってきており、市場に大きな変化が出始めている。日本では公共建設物や送配電分野ではネジ式が多く使用されているが、法的な規制が徐々に見直され、国土交通省発行公共建築工事標準仕様書(電気設備工事編)の令和4年(22年)度版に、「ねじなし端子」が制御盤に使用する器具の端子として追加された。これによりスプリング端子を国交省公認で公共案件にも使用できることになった。

最近は欧州を中心に、プリント基板に外部端子を使用しないで直接給電するための大電流対応コネクタの要求が高まっている。大容量の電源、インバータ、サーボアンプなどでプリント基板に直接給電することで、大幅な小型化と電力損失の低減が図れ、省エネ化につながるというものだ。コネクタの採用で電線のハーネス化による組立性やボード交換などのメンテナンス性向上が図れるという効果も見込める。

最近発売されて注目されている端子台として、配線を端子側面から挿入するプッシュイン端子台で、設置高さ方向のスペースに余裕のない場合でも配線が容易に行える。丸端などのネジ式配線接続式と方向が同じのため、ネジ式端子台からの切り替えも進めやすく、側面配線のため、ケーブルダクトまでの配線曲げも不要になるなどの利点がある。

もう一つ注目されている端子台が、配線方式にプッシュイン式を採用して配線工数と端子スペースの削減を図るとともに、取り外し可能な足を取り付けることで、縦横兼用で使用できるコネクタ端子台だ。足を外した場合は縦向きに、足を付けたままの場合は横向けにと、1台で縦向き・横向きの両方に対応可能になる。在庫を削減でき、盤の小型化にも貢献する。

配線接続機器の中で新発想の配線方法として注目されているのがケーブルエントリーシステムだ。コントロールユニットや制御盤の筐体面から取り出す多数のケーブル、ホース、コンジット類を集約し、専用工具不要で簡単に組み立てができるもの。コネクタや圧着端子が付いた状態のケーブルを、分割式フレームと分割形ケーブルグロメットを使用することで、素早く簡単にアッセンブリすることができる。保護等級も最大IP68に対応できる。EMC対策にもつながることで、評価を高めている。

用途も工作機械、鉄道、建機、などに加え、人体に影響を及ぼす食品機械や医薬製造機械などにも広がりつつある。

配線接続機器の需要は産業機器から民生機器、車載、社会インフラまで需要の裾野が非常に広いことから、安定した市場を形成している。今後、自動車のEV化、DC電力の活用などによる新用途、自動実装ニーズに対応した配線作業などが進むことが予想され、さらに注目が集まりそうだ。
