キヤノン、非接触計測器PD704発売 生産ライン上の材料や部品の移動量や速度を高精度計測

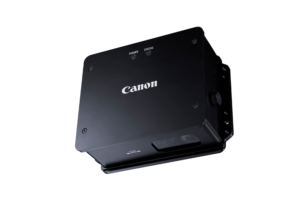

キヤノンは、最大 100G の高加速度に追従でき、生産ラインなどでの材料や部品などの搬送物の移動量や速度を高精度に測定できる計測機器「PD-704」を発売した。

同製品は、測定対象物の画像を連続で取得し、その取得した画像(プロファイル)を相関(マッチング)させ、その変位量から移動量や速度を算出するプロファイルマッチング方式を採用し、 秒間に約 4,000 枚の画像を取得し、独自のアルゴリズムで高速処理を行うことにより、計測の高速化を実現。非接触でありながら、最大 100G の高加速度にも追従でき、生産ラインの急停止や急加速時に生じる、部品のわずかな変化も測定可能となっている。

±15mm の縦揺れにも対応する光学系を採用し、移動中に上下の揺れが生じても安定した測定が可能。測定対象物に接触せずに測定でき、測定時の部品への傷や汚れを防ぎ、測定誤差の原因となる装置内での滑りや摩耗が発生せず、測定対象物を厚みの異なるものに入れ替えた際のダウンタイムも少なくメンテナンスも容易となっている。

また光源にLEDを使うことでレーザー放射に伴う安全配慮を行う必要がなく、設置負荷を軽減。加えて、センサー部分と信号処理部分の一体化構造により、装置内や生産ラインに容易に組み込むことができる。

オプションの防水を使うことで水や油が飛んだりちりが舞うような生産現場でも使用可能。住宅建材、押出成形、鉄鋼、車載用部品などを取り扱う生産ラインやエレベーターの保守、切断機の稼働点検など幅広いニーズに対応している。

https://canon.jp/
